豪特不銹鋼板式換熱器介紹：
板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。
框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼?？紤]到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。
傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。
應用領域：油脂、化工、船舶、制藥、乳液、啤酒、飲料、集中供熱等
框架版材質：304、316、316L
板片材料: 不銹鋼304、316L、鈦、哈氏合金、鎳、SM0254
產品型號
接管口徑
組裝片數
高度
寬度
縱向孔距
橫向孔距
最大流量（m3/h）
HM3
32
10-100
470
180
357
60
15
HU05
50
10-160
800
335
575
142
45
HM6
50
12-280
920
320
640
140
45
HM6M
50
12-200
920
320
640
140
45
HU10L1
100
12-260
1165
510
720
235
170
HU10L2
100
12-240
1490
510
1045
235
170
HN10M
100
12-320
1950
500
1444
225
170
HM10M
100
12-180
1069
470
719
223
170
HU15L1
150
12-260
1552
620
1019
285
380
HU15L2
150
12-200
1989
620
1448
285
380
HN15L1
150
12-280
1552
620
1019
285
380
HN15L2
150
12-280
1989
620
1448
285
380
HS20
200
12-260
1320
750
697
347
680
HU20
200
12-280
2177
830
1466
412
680
HN20
200
12-410
2210
765
1532
342
680
HS25
250
12-400
1501
900
814
420
1060
HU25L1
250
12-420
2292
890
1476
439
1060
HU25L2
250
12-380
2755
890
1939
439
1060
HN25L1
250
12-420
2484
890
1668
428
1060
HN25L2
250
12-380
2766
890
1950
428
1060
HMX25M
250
12-390
2744
927
1939
439
1060
HMX25B
250
12-450
2744
927
1939
439
1060
HN30L1
300
12-800
2024
1010
1134
490
1600
HN30L2
300
12-800
2570
1010
1620
490
1600
HN30L3
300
12-800
3089
1030
2106
490
1600
HN35L1
350
12-800
2128
1170
1082
565
2100
HN35L2
350
12-800
2472
1170
1426
565
2100
HN35L3
350
12-800
2816
1170
1770
565
2100
HN40L1
400
12-800
2329
1373
1268
738
2800
HN40L2
400
12-800
2829
1373
1768
738
2800
HN40L3
400
12-800
3249
1373
2188
738
2800
HN45L1
450
12-800
2469
1373
1344
684
3500
HN45L2
450
12-800
2929
1373
1804
684
3500
HN45L3
450
12-800
3389
1373
2264
684
3500
板片材質和用途介紹：
| 材質 | 應用 |
| 不銹鋼SUS304 SUS316L | 凈水、河川水、食物油、礦物油 |
| 工業純鈦及鈦鈀合金Ti tanium and Pal ladium | 海水、鹽水、鹽化物 |
| 哈氏合金Hadtelloy Alloy | 濃硫酸、鹽酸、磷酸 |
| 鎳Nickel | 高溫高濃度苛性鈉 |
密封墊片材質和使用工況介紹：
| 材質 | 應用 | 工作溫度 |
| 丁腈橡膠NBR | 水、海水、礦物油、鹽水 | -15—130℃ |
| 高溫橡膠BNBR | 高溫礦物油、高溫水 | 15—140℃ |
| 三元乙丙EPDM | 熱水、水蒸氣、酸、堿 | -25—150℃ |
| 氟橡膠 Viton／Fluorine Rubber | 強酸、強堿、礦物油、潤滑脂和燃油等 | 5—200℃ |
| 氯丁橡膠NEOPRENE | 酸、堿、礦物油、低分子量脂烴 | 35—130℃ |
| 硅橡膠Silicon Rubber | 高溫和某些腐蝕性介質 | 65—200℃ |
板式換熱器生產廠家介紹：

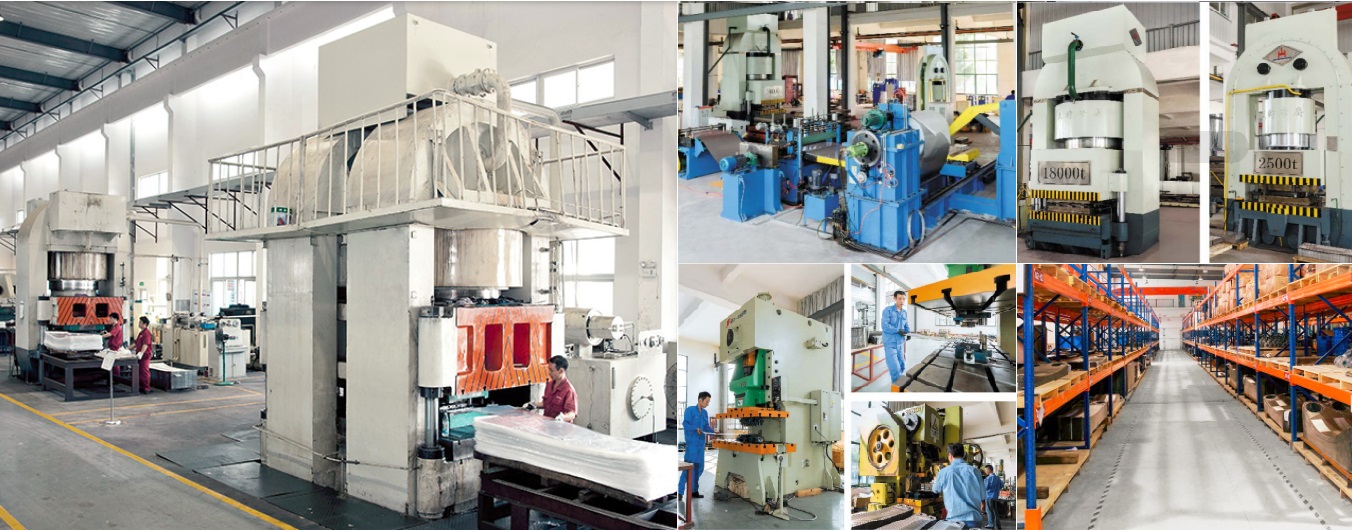

江蘇豪特?fù)Q熱設備制造有限公司位于風景秀麗，經濟發達的長江三角洲——泰州靖江市，是專業生產可拆式板式換熱器（PHE）、換熱器密封墊（PHE GASKET）、換熱器板片(PHE PLATE)并提供板式換熱器維護服務（PHE MAINTENANCE）的專業換熱器企業。公司在全國設有多個服務和銷售網點。
豪特引進國內外先進的設計和生產技術以及專業的換熱知識，一直以來致力于服務暖通空調、制冷、能源電力、冶 金、化工、食品、電子、船舶及環境處理等市場，提供隨需應變的換熱解決方案和多方位服務，目前已發展成為國內可拆式板式換熱器領域的優質企業。
板式換熱器密封膠條采購咨詢：
地 址：江蘇省靖江市城南園區無畏路2號
電 話：18961097223（周經理，同微信）
電 話：18961097106（韓經理，同微信）
