關于板式換熱器的零件組裝，無論是制造廠向使用單位發運零件，進行現場組裝，還是使用單位在檢修設備拆開板式換熱器后再組裝，都必須按照以下順序進行。

  1、認真閱讀隨機文件(合格證、材質證、流程圖、裝配圖和裝箱清單等)。

  2、檢查板片、接管、墊片的材質是否與換熱器內介質的耐腐蝕要求相一致。

  3、按圖紙檢查所有的零件是否齊全，型號、尺寸是否與圖紙相符。

  4、將板片的墊片槽擦干凈，均勻地涂上粘接劑，粘上墊片，然后把板片整齊地疊放在一起，壓上一定的重物。

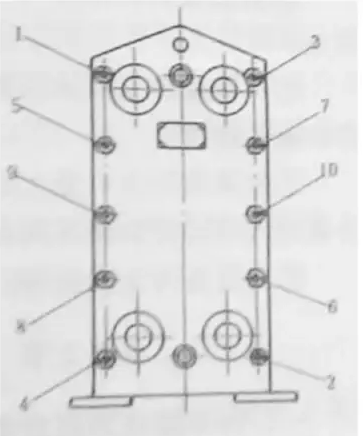

  5、按設計的流程圖進行組裝，并按規定順序進行夾緊。夾緊時，應先擰緊1、2、3、4號螺母，然后再擰緊5、6、7、8、9、10號螺母。

  6、液壓試驗要按單側分別進行。試驗壓力為設備設計壓力的1.25倍;保壓30min,檢查所有密封盒焊接部位，均無滲漏為合格。

  換熱器零件組裝和設備安裝時的注意事項：

  1、 吊裝時要注意設備的重心。

  2、 向墊片槽粘接墊片時，應確保墊片上和板片的墊片槽內沒有砂子、油污、鐵屑和焊劑等雜物，以免損壞密封，引起泄露。

  3、 擰緊螺栓時用力要均勻，并不斷地測量?jī)蓧壕o板內側的距離，保證兩壓緊板間平行度偏差不大于3mm.夾緊到規定尺寸并且達到相應的平行度，以免墊片壓偏或滑出墊片槽。同時，一邊夾緊一邊細查，觀察是否有墊片、板片發生錯位等現象。

  4、 液壓試驗的液體一般采用水。水溫不應低于5℃.試驗時應緩慢升壓。試驗完成后，適當?shù)厮砷_壓緊螺母，放出積水，然后再擰緊螺母，夾緊至原尺寸，待用。

  5、 換熱器周圍應留有一定的檢修空間，其大小與板片的尺寸有關。

  6、 夾緊螺栓上要涂以黃油，有條件時應套上保護管，以免生銹和碰傷螺紋。

  7、 如果泵的出口最大壓力大于設備最高使用壓力時，需在設備的入口處安裝減壓閥和安全閥。

  8、 當設備內充滿液體、帶有壓力時，不允許夾緊螺母。
